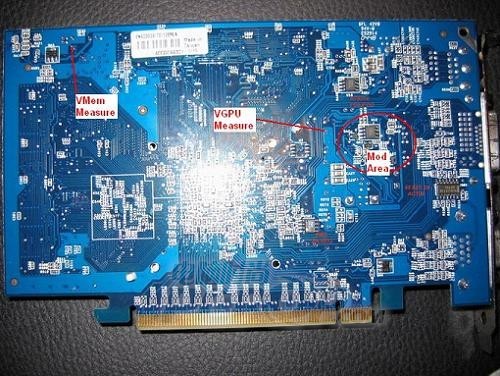

首先，我们要注意Asus 6200 PCI Express测量电压的位置。测量点还是在显卡的背面：

　　你可以看到分别测量GPU和显存电压的点。在PC正运行的时候，把万用表的红表笔接到测量点，而黑表笔接地来测量电压。默认的VGPU是大约1.34v，而默认Vmem是2.49v左右。

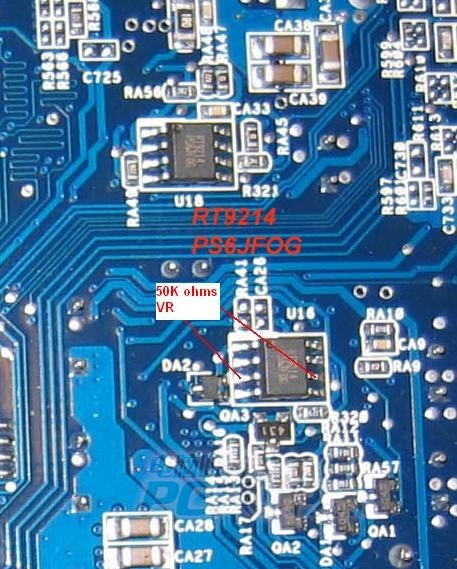

　　圈出来的区域是VGPU修改区域，让我们靠近来看一下。

　　集中在较低的RT9214芯片上。如图所示，从芯片的针脚6到针脚3连接一个50K欧姆的可变电阻器。把可变电阻器设置为50K欧姆的最大阻值，慢慢调低阻值来增加电压。

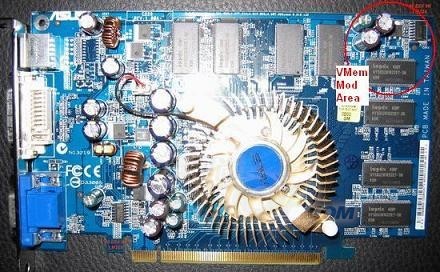

　　至于Vmem修改区域，看显卡的正面：

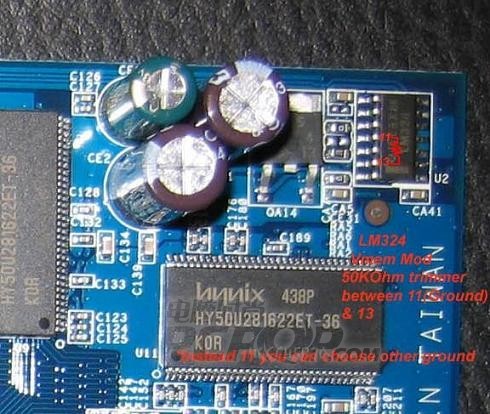

　　集中在圈中的区域：

　　可以看到，在针脚13和针脚11之间连接一个50K欧姆的可变电阻器。把可变电阻器设置为50K欧姆的最大阻值。调低阻值来增加电压。作为选择，可以把可变电阻器连接在针脚13和任何接地点之间。在这里要特别缓慢和小心，因为DDR显存上的显存电压修改可能要更危险一点。

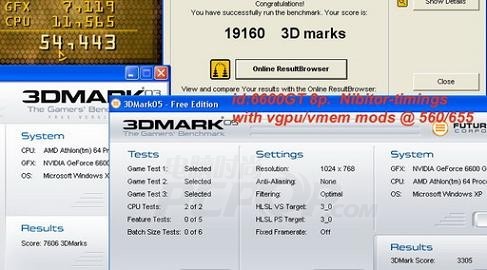

　　结果是非常令人震惊的，从520Mhz上升到560Mhz的GPU超频，以及从620Mhz上升到655Mhz的显存超频。GPU电压为1.43v，而显存电压为2.65v。所有这些以原装的散热器实现。这里有结果：

　　祝超频好运，呵呵。
