近日，我们得到了一位资深工程师手工打造的一个采用Athlon64的apple G5半成品图，特透露出来，供大家欣赏。

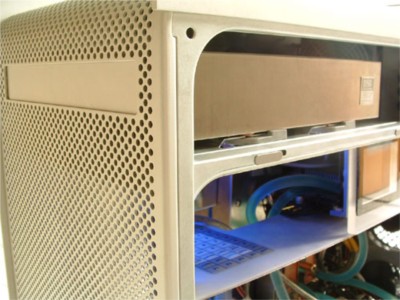

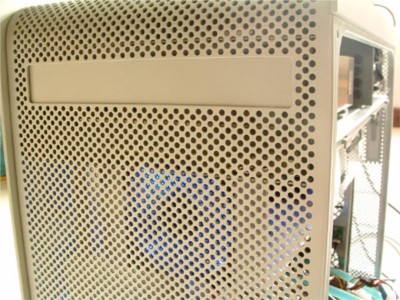

 机器的前部

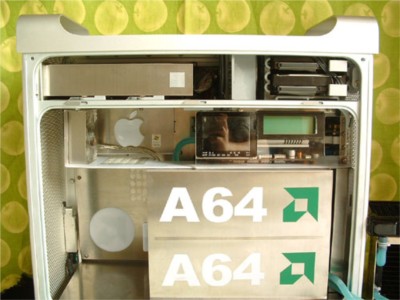

 侧部

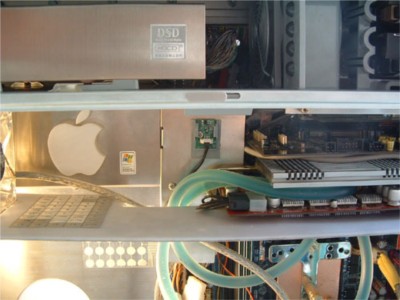

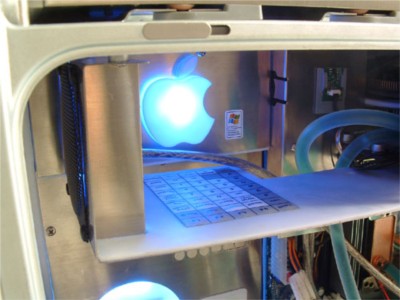

 PCI设备区和CPU区的隔板，上面立体亚克力的apple logo。

    侧面板一览，特意做了风扇监控电路，直接感应CPU区和PCI设备区的空气温度，通过特意做的电路，自动调节风扇转速，风扇是4pin的含PWM的风扇，通过特意写的软件，可以在windows xp下直接设定风扇的转速。类似于intel将要推广的平台。DVD-RW通过写的小程序，控制打开或者关闭，所以看不到开关按键。

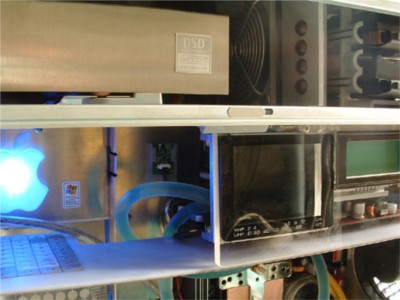

    侧面加装的3寸的彩色LCD电视，已经USB口的LCD系统监视设备。可以看30多个多种制式的频道，同时系统运行情况，直接显示在旁边的LCD上。

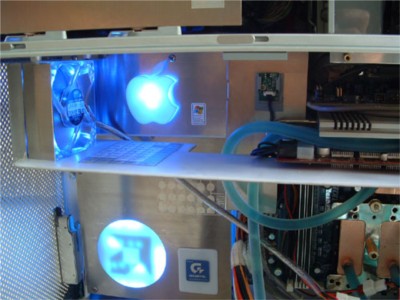

    侧面板的光彩效果，采用了遮掩效果，没有一般mod的到处都是光的“光污染”现象。立体的apple和内嵌的AMD标志，用光都恰到好处，简约而不简单，激情又不乏内敛。这个苹果logo和windows 的logo设计灵感来自与祖国大陆和宝岛台湾的地图。这次mod的主题，也是“盛世中国”。

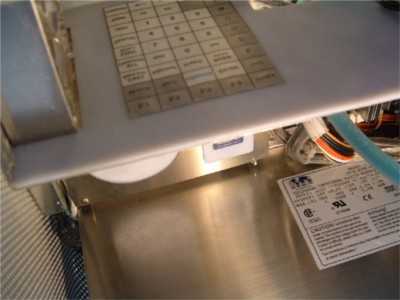

    特制的400W ETASIS server版电源，隐藏在系统下面，我们不得而知。

    高端得系统，自然采用液冷，为了系统安全，选用了采样绝缘液体得液冷系统。即使漏液，也不会危急系统安全。这里采用了东远液冷的产品，铜吸热盒，配合三个散热片，构成了大型被动散热装置。显卡，北桥，CPU，电源，全部采用液冷循环散热。这样，风扇使用5V的电压就可以保持整个系统稳定的工作，噪音可以忽略。

    在完全版本里，这样世外高人还特意设计了一款采用激光测速得液体流动监控装置，当液冷系统液体泄漏，或者液体停止流动时，会发布蜂鸣报警，在20秒内，会自动切断电源，可以说是非常得安全。

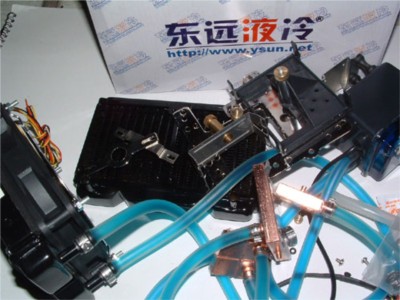

 手工打造得液冷模块

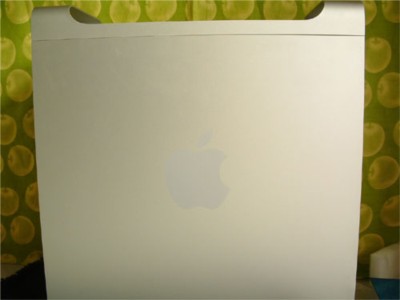

 盖上侧面版

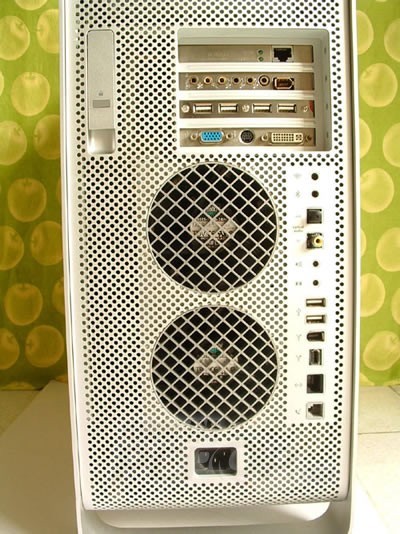

 从新设计了后面接口电路。功能完备，简洁漂亮。

    由于apple G5和PC系统设计并不兼容，因此每一个部分，都需要从新得设计。该作品，采用了目前主流的Athlon64系统，标准ATX大板。除了一个G5的外壳以外，几乎所以得部分，都重新进行了设计。哪怕是硬盘得一个小小得电源4pin插头，都是从新设计过的。无论是从结构，还是系统电路，还是软件，都是特意打造的。这也是这款apple mod成功之所在。　

    此外，apple G5的外观专利属于apple公司，这里仅做为个人兴趣使然而为，切勿模仿。
