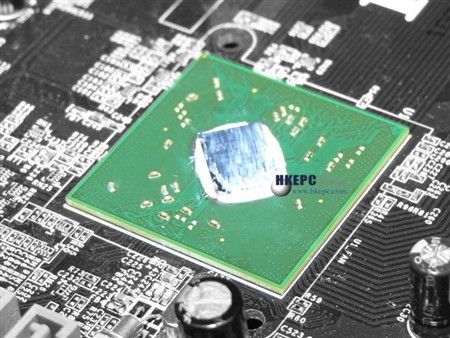

今年8月将正式发布MCP61！

    和上代MCP51不同之处在于MCP61是单一芯片设计，使芯片及主板的生产成本大幅下降，更具竞争力。 NVIDIA即将在暑假推出全新内建图形核心K8芯片组，代号为MCP61的All-in-one nForce及Geforce IGPU方案。

    它将成为首个支持AM2处理器的整合图形芯片组。

    ■ MCP61系列主要差别

    过去的nForce IGP芯片组，包括图形芯片C51和南桥芯片MCP51的nForce4 IGP。而现在为单芯片。

    MCP61拥有3个不同版本，分别为MCP61P、MCP61S及MCP61V，三者将会在规格上及图形核心的运算能力上有所差异，MCP61P的图形核心的频率要高过MCP61S和MCP61V：

1、后两款产品没有SVDO输出接口，只有D-SUB模拟输出接口；

2、硬盘SATA接口被缩减至两个；

3、网卡变为更为普及的10/100M；

4、MCP61S只有8条PCI-E x1通道连接显卡，MCP61V则没有PCI-E通道。

    MCP61将使用90nm制程，MCP61P将直接替代GeForce 6150，主攻整合芯片组中的高端市场，由于今年早先已经出现了90nm版本的7300，如果7300核心将被整合到MCP61中，那么这款芯片在市场上将极具杀伤力。

 NVIDIA MCP61P芯片组规格

    ■  MCP61具体规格与定位

    MCP61P支持16Bit 1GHz Hyper-Transport，支持PCI-E x16图形接口，两组PCI-E x1 Lanes、内建Gigabit Ethernet并提供ActiveArmor Fireware，4组SATA II及2组ATA133硬盘接口，10个USB 2.0接口及内建7.1 HD Audio音效。

    另外主板厂商认为，NVIDIA打算推出MCP65，它是主流级SLI产品在规格上略逊MCP55，但MCP55却和MCP65芯片拥有同样的针脚数，因此新加入的MCP65将可以共享之前的PCB以减低成本。

    现在的K8平台上，内建显示核心产品包括VIA的K8M890、SiS的SiS771、ATI的RS690均是采用南北桥设计，因此在成本上将会被MCP61给予重大压力，特别是低端上的竞争对手VIA的K8M890和K8M800。

    ■  关键点：

1、MCP61，是MCP51的单核心改进版本，以进一步降低价格。

2、MCP61P、MCP61S及MCP61V，

    编辑点评：C51的影响力出乎了我们的意料，它是集成显卡主板市场的一个模范代表，把主流显卡的特效一并集成到其中，早已杀破499元的价格更是诱人。

    今天C61的诞生，再次让我们获得惊喜，单芯片让价格再降一层，而其提供的更好的性能，集成显卡主板的势头越为强劲。最后我们的玩家还给出这样的两个公式，非常有趣：“K8 + single chip > e4200 + 865”、“A64 X2 3800+(AM2 , 35W) With MCP61P”。
