大家都知道，对于一个完整的AV系统来说，低音炮是不可获缺的。没有低音炮，20-40HZ的超低频就无法完好的展现，在看影片时就缺少像电影院中那种场面感和空间感。虽然好的主箱也能表现出拳拳到肉的感觉，但这样的感觉只是局限于画面之中，很难感觉到空间的颤动。

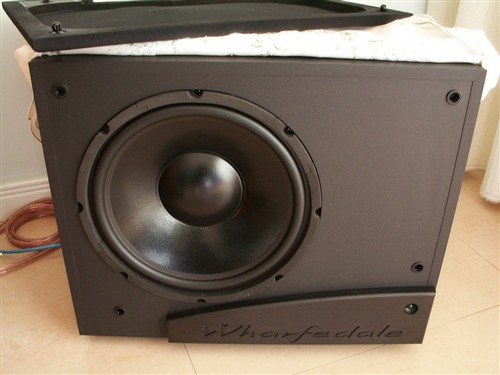

乐富豪SW12的低音炮

    很多次，在各论坛里看到那些把玩上万的炮的DX们在肆意放毒时，心中总有一股把持不住的悸动，本来不怎么玩AV也被拉了进来。但激动之后无奈荷包有限，也只好望炮兴叹！后来，把视线转移到平价低音炮上。在本地商家的视听室里，听了三款炮——分别是：KEF2150、乐富豪SW12、天逸SUB-10。

    俺由于平价炮受成本的限制，所以炮的截止频率都比较高，一般都在30HZ以上，这样就很难享受20HZ左右的超低频。在视听的时候也有这样的感觉，总感觉无法下潜到我的要求，有点上不着天、下不着地的感觉。特别是天逸的SUB-10，一开声就感觉很捶胸口，貌似力道很足，但感觉它的低频很假。就如以前玩随身听时开BASS的感觉，听了几分钟后就感觉有些不舒服了。

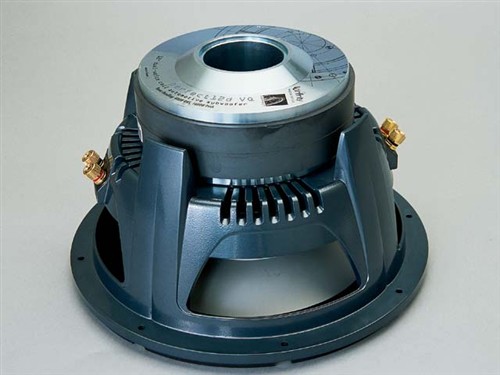

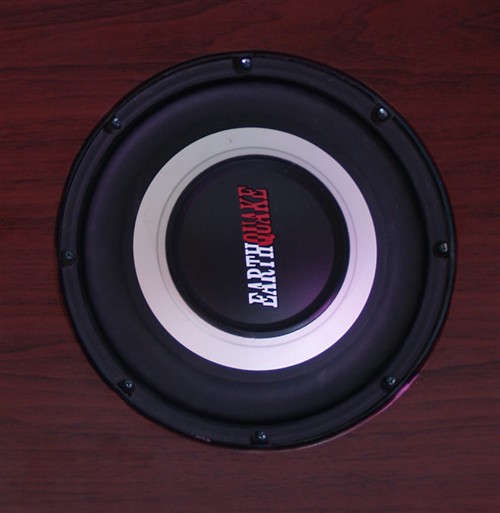

    一次偶然，买到了一只二手的美国顶级牌子的10寸低音炮喇叭，外表相当的扎实：4.5mm厚的铝合金盆架，为大动态时的稳定性提供了坚实的基础；高强度镁合金振膜，它比铝合金振膜强度高20倍，在大动态时保证振膜无分割运动，使低音炮隐秘于无形；33.5mm的长冲程使得它的低频表现能力尤为突出；43.5mm的长音圈，是前夹板厚度的4倍多，在大动态的表现时失真降低到小。

    还有一个特别要提的就是它那拥有专利的可变Qts的独特设计，这些都让它成为了一个独一无二的低音炮喇叭，设计上更加的灵活。当然作为高级低音炮喇叭，价格也是可观的，全新的喇叭一只的价钱就可以买一个AAD SD-10低音炮。

    就此打消了购买了低音炮的想法，开始着手针对这个炮进行设计。主要的理论基础是张继虞的《实用音箱制作技术》、王以真老师的《实用扬声器工艺手册》中音箱设计的部分以及俞锦元老师的《扬声器设计与制作》。

    前面两本书是几年前就经常看的，俞老师的书是去年才买的，虽然书是薄薄的一本，但里面句句都是精髓，内容的丰富远超过之前读的两本书。同时，也在国内的“声学楼”以及“电气人生”两个论坛查找相关的经验资料，以及到国外几个比较大的diy网站查找资料（翻译英文是一件即痛苦又快乐的事情），有了坚实的理论基础以及制作经验，就着手开始实际的制作了。

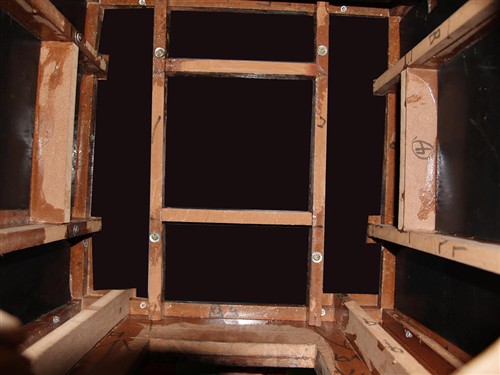

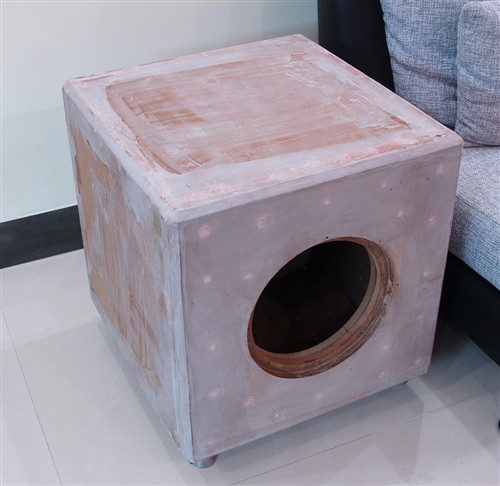

    在制作正式箱子之前准备做一只试验箱，方便进行各种调试。试验箱的用料和做工与正式箱子基本是一样的，它们唯一的不同是试验箱没有加强筋与加强隔条：主要是想验证一下加强筋与隔条的作用到底有多大。

    在正式做的箱体内部还会铺设减震橡胶，来进一步减少箱体的振动。炮箱采用国产优质中密度板，密度是750-800kg每立方米，已经是接近高密度板了，但价格也要比一般的中密度板贵将近40%。

    箱子的厚度是30mm（15mm双层），喇叭面板是45mm厚（15mm三层），拼接处采用的是直角拼接，强度要高于常用的斜接，对板子的加工精度要求也要更高。

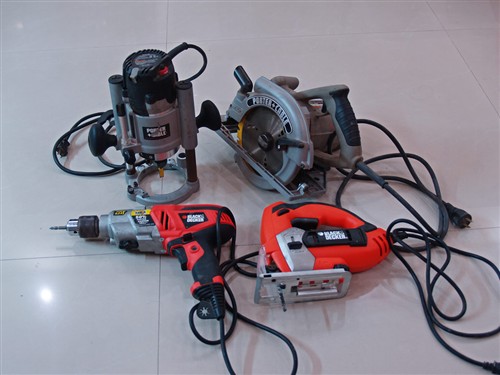

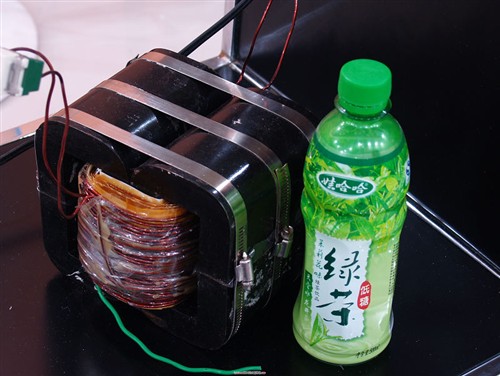

    所有的制作都是由我一个人在工作之余的时间完成的，采用的工具是美国卜派大功率圆锯和雕刻机，美国百得曲线锯、电钻。都是110V的工具，为此自己特别制作了一个2500W的隔离牛。制作的过程是很辛苦的，一个空箱子就35公斤，有时还要经常抱来抱去，幸好平时酷爱健美，否则是支撑不下去的。

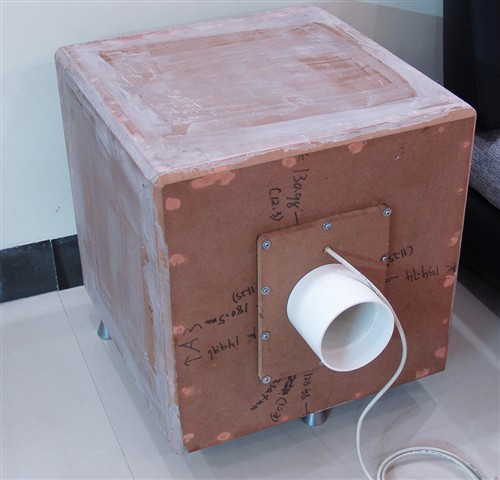

    对于试验箱的调试是塞入吸引棉或者木块、硬质泡沫来改变箱体容积，以及通过后面的一块小的可拆卸背板来转换倒相和密闭两种状态。调试也是很辛苦的，加上喇叭9公斤的重量是44公斤，也要经常的抱来抱去......

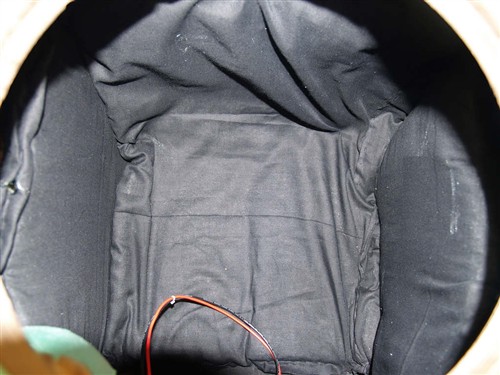

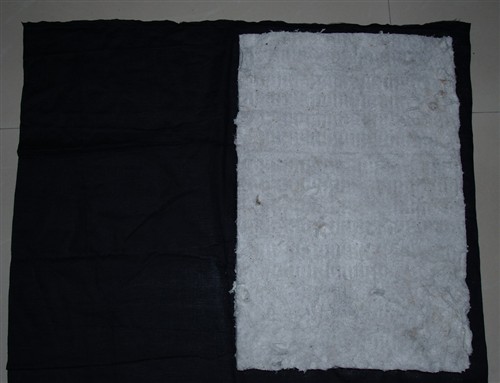

    内部的吸音棉采用的是吸音效果最好的岩棉，在300Hz低频段吸音系数是0.85。为了环保，必须采用紧密编织的布或者无纺布来包裹后才能使用，否则是禁止使用的。

     调试的方法主要是先经过公式进行计算，再用测试电路来检测实际的参数，最后试听，接着又是一轮新的过程，就这样一轮接着一轮，不断的尝试各种参数，因为只有知道了什么是好和坏，才能进行取舍。有时工作加班，一轮就要几天的时间，晚上10点后就不能再进行了。

    测试的环境是我家的客厅，加上与之相连的餐厅总面积是43平米，客厅还有一个3.2×2米的大飘窗。虽然喇叭是10寸的，但感觉在这样的环境下一点都不发虚，爆发力强劲。这与喇叭的优良设计也是分不开的。

    我个人特别喜欢倒相炮，不仅是因为它的灵敏度高，而且还可以提供更大的声压外。另外，它的低频下潜还可以轻松的做到19Hz，而且速度也不慢，经常把客厅的飘窗震得砰砰响。那种响声就如同窗外在刮着8级大风的感觉，有时低频猛的时候窗户都感觉快要震掉了。即使开着窗户时也是如此。

    在进行调试的时候曾经把倒相管弄成1米多长，箱体内塞了一半吸引棉，这时的低频最低下潜到的是10Hz，用频率发生器给低频炮输入10-20Hz的次声频率。全家的窗户（包括各个房间和阳台的）就如同有人在那拼命的拍打一样，再不关掉信号窗户非要震碎不可。当然，下潜到10Hz没有什么现实意义，只是为了好玩而一试的。而密闭炮相对来说超低频要稍微逊色一点，因为它的低频只能下潜到27Hz，再想往下箱体就过于庞大了，而且速度也会变慢。相比之下，倒相炮在20Hz处的量感要比密闭炮高出约3倍左右。

    不过请大家在diy的时候小心，我在试制的过程中，有一次不慎，试验炮从手中滑落。将近90斤的炮从1.2米处做自由落体，硬生生的砸到了地板砖上。还好只是砸到了地板砖的一角，造成边角开裂，要是砸到中间的话，一块砖就要换掉。而紧急检查后，炮和箱体本身都毫发未损，炮板由于当时还没有安装而逃过一劫。

    下面说一说器材吧，由于之前不怎么玩AV，所以硬件条件一般，只有一个飞利浦622DVD、diy双声道功放、一对准diy的书架箱（箱体是现成的）、34寸夏华34F1电视。飞利浦622DVD是看了一个枪手的文买的，机器只有两声道输出，只支持杜比解码，解码感觉比较烂，后面会讲到。书架箱和功放都属diy品，难登大雅之堂。不过就是这样的器材配合倒相炮，在43平米的环境里搞得就和影院般的感觉差不多，把炮一关，那和平时看电视就没什么两样。当然，夏华34F1的音响系统在国产电视里面算是很不错的。但是由于622只支持杜比解码，而且它在解5.1音轨时很差，对于指环王中的杜比2声道音轨，差别是相当明显。2声道的音轨不仅人声对白清晰、定位准确，而且细节也比5.1时多很多，用完2声道再回到5.1就如同蒙着一层薄被子在听。当然最重要的是低频，说5.1是10寸炮的话，那2声道就是15寸的。

       在《指环王》系列中，给我印象最深的是第一部中50分钟时那两个老头用魔杖打架，魔杖一动，就有一股气浪涌动过来，就如同全身四周到处是棉花同时迅速的打到你的体内，包括沙发也在用力的往上顶你，似乎要把你抛起来。1小时20多分钟时甘道夫念指环咒语时，那种强大的低频压迫的声音快要使人窒息了，就像打雷一样。第二部中那树人的脚步声，一块飞石击中建筑物顶部时那超低频的爆发力让人记忆深刻。第三部中，戒灵的座骑拍动翅膀的超低频气浪以及猛犸象的出场记得最为深刻，特别是猛犸象那种排山倒海的气势，感觉整个房间都在晃动。

    在观赏《垂直极限》时也是一样的，2声道音轨的感觉是上了一个数量级的，硝化甘油的爆炸用5.1感觉只是炸到皮毛，换成2声道马上就炸到了五脏六腑。家里其它的碟片大都没有2声道音轨，包括著名的《U571》，在观察炮的状态时，发现没有多少低频声音进来，体会不到深水炸弹比硝化甘油厉害多少。而在国产片中，《霍元甲》的录音感觉还不错，虽然只有5.1，但每次出拳都能打到了肉里，霍元甲长大时的那一下推门声厉害得很，第21：45秒——22：05秒的那段时间有两股20Hz左右的超低频很是过瘾。

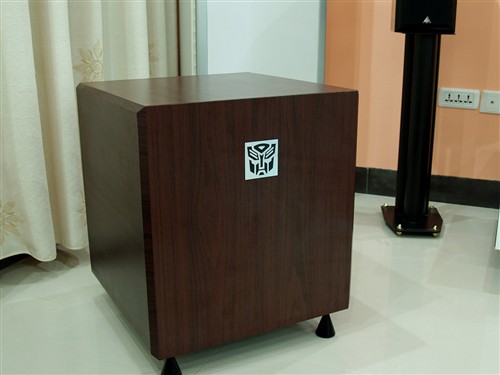

      还有诸如《金刚》《珍珠港》《变形金刚》都是非常的震撼，场面感很强，但是没有两声道音轨，就不一一描述了。而很多碟片的全码DTS，也当然享受不了了。下一步准备升级DVD。正式的炮做出来的重量是52公斤，最后在网上发现大小和参数与美国SVS的PB-10那个炮很相像，只是比它要重不少。

    虽然不知道具体表现如何，但至少看上去不错！而为大家展示这些，也是鼓励这种“音响diy精神”。当然了，有动手能力的人是少数。大家如果感兴趣的话，需要慎重考虑。但低音炮是家庭影院的重要组成部分，大家在组建时可要用心挑选！
