转贴—近年来配有热管式散热设计的主板，一直都深受用户青睐。技嘉主板有很多都配有热管式散热方式，那么这些价值不菲、但还是深受玩家追捧，它与主动散热、被动散热有什么区别呢？热管式散热与比被动式散热到底有多大的差别呢？
在我们的眼里，一块出色的主板并不是纯粹的元器件堆砌，而是集合功能于一身的“艺术品”。一款主板需要有优秀的做工与良好的稳定性，这是一切的前提。现在主板芯片组的发热量的增加，散热的好坏直接影响着主板的性能。尤其对于超频爱好者和需要长时间工作的用户，主板的散热方式好坏，也是选择主板的必选项目。
常见的散热方式有主动散热、被动散热和热管式散热。我们来节些一下它们的工作原理。
◎ 被动式散热
散热方式就是在南北桥芯片上安装一个散热片即可，并不需要散热风扇。

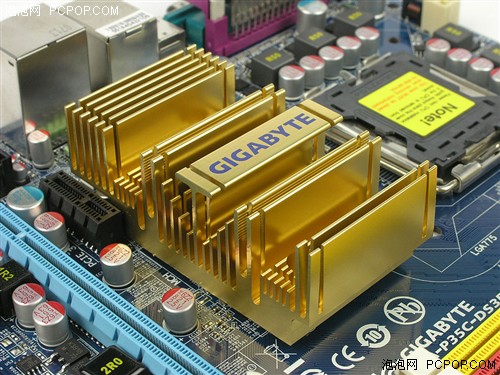

主板采用被动式散热
因为较低工作频率的主板芯片组散热量并不是很大，没有必要使用散热风扇，这样在保障主板稳定工作的同时，不仅可以降低成本，而且还能减少使用中的噪音。
◎ 主动式散热
主动式散热除了在主板芯片组上安装散热片之外，还安装了散热风扇，工作频率较高的主板上都需要这种主动式散热。因为较高的工作频率就会带来更高的热量，仅安装一个散热片的话很难满足散热的需要，所以就需要风扇的帮助，而且对于那些超频使用的用户和需要长时间使用的用户来说就更重要了。

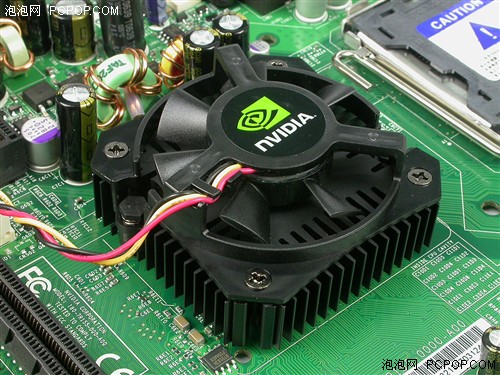

主动式散热
◎ 热管式散热
热管是一种高效率的热传导技术，这项技术早在1963年就在美国的诞生了。它属于一种传热元件，充分利用了热传导原理与致冷介质的快速热传递性质，通过在全封闭真空管内的液体的蒸发与凝结来传递热量。

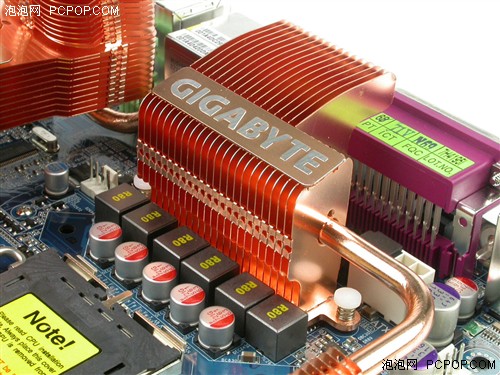

热管式散热
热管散热有4大优点：
· 具有极高的导热性、良好的等温性。
· 冷热两侧的传热面积可任意改变。
· 可远距离传热、可控制温度。
· 重量轻且构造简单、结构紧凑、流体阻损小等优点。
并且由热管组成的换热器具有传热效率高、其导热能力已远远超过任何已知金属的导热能力。
所以现在很多厂商在研发自己的产品的时候，都在自己的高端产品加入了热管设计，那么这种设计仅仅是噱头？还是真的有实用性呢？下面我们以技嘉P35-DQ6为例，测试一下有热管设计的P35主板，它与被动散热到底有多大的区别？
● 测试产品：技嘉P35-DQ6主板
作为国内上市较早的P35主板之一，技嘉推出了最全的P35系列主板，技嘉的产品涵盖了高中低三个领域。以其豪华的热管散热技术，夸张的双六相供电设计，一直吸引着众多的技嘉“粉丝”。

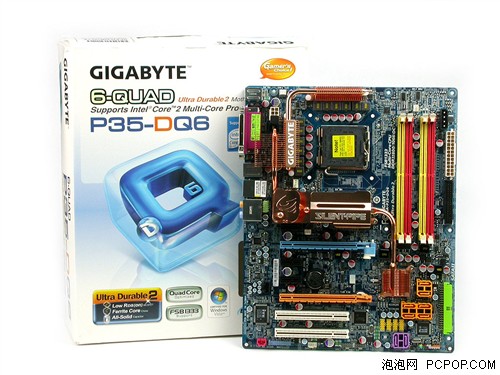

技嘉P35-DQ6主板全貌
主板全系列全部都引入了固态电容， 供电部分的热管散热模块，都显得十分夸张。不过技嘉的散热部分更显得大气而沉稳。

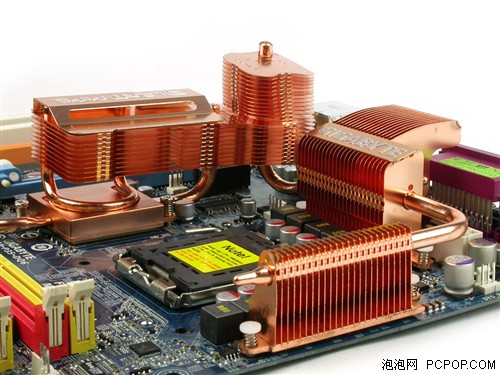

夸张的双6相供电设计

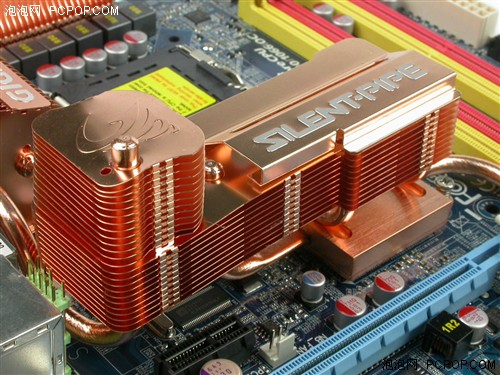

P35-DQ6和P35-DS4都是采用了独有的Silent-Pipe散热系统，这是一种使用无风扇的热导管静音式散热技术，相比于传统的主动式散热系统，Silent-Pipe最大的优势就在于静音、耐久和低功耗。
技嘉发布最新Silent-Pipe II散热技术
技嘉最近发布了其第二代Silent-Pipe技术——Silent-Pipe II。Silent-Pipe II采用了全新的前导式散热模块，能够在无需风扇的情况下，利用机箱内外压力差，配合CPU和系统风扇将热量排出。技嘉Silent-Pipe II主要有以下7个特征：
1、技嘉独有的前导散热模块：这是全球首款双插槽热管散热方案，它巧妙地利用机箱后置对流插槽来帮助显卡散热。
2、自然对流设计：Silent-Pipe II利用机箱内外的温差，构建了一个自然对流系统。
3、高精度铸造工艺：采用最新铸造技术，增加了散热鳍片的导热性能。
4、支持SLI技术。
5、高性能的纯铜粉末式导热管，散热效果非常好；
6、3D应用性能相当稳定。
7、采用了集成架构设计：热管和GPU之间直接相连，导热性能出色。
了解了这么多，那么我们来看一看，技嘉这热管式散热设计，在散热方面究竟如何？
● 测试项目：主板热管性能与被动散热的差别
测试方法：第一步：首先测试热管散热的开机温度，然后在测试满负荷状态下的实际温度。第二步：拆掉后测试温度。第三步：“裸跑”主板，看一看是否能够启动。

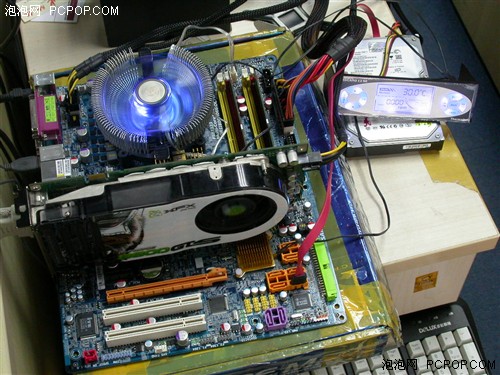

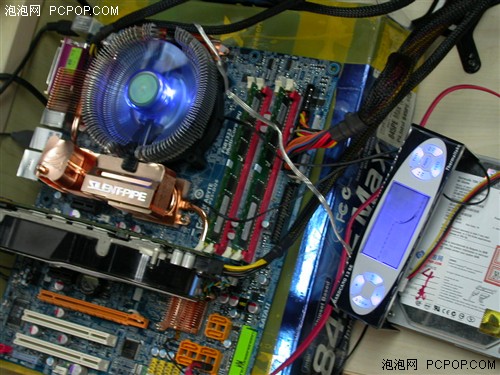

测试平台一栏图
● 测试平台配置表
|
PCPOP.COM泡泡网主板评测室 2007年6月21日 |
|
硬件系统配置 |
|
处理器 |
Intel Core 2 Q6600 |
|
主板 |
技嘉GA-P35-DQ6 |
|
内 存 |
蓝魔 DDR2 |
|
显卡 |
8800GTS |
|
硬 盘 |
希捷Seagate ST380011AS
80GB, 7200rpm, 2MB Cache, SATA/150 |
|
光 驱 |
三星SAMSUNG TS-H352 (DVD-ROM 16x) |
|
电 源 |
TT Toughpower 750AP, 750W |
|
软件系统配置 |
|
操作系统 |
Windows XP Professional SP2 |
|
DirectX |
DirectX End-User Runtimes 2007 |
测试平台配置表
首先我们用测试温度的工具，来测试采用热管式散热设计的P35-DQ6主板的温度。看一看开机的温度是多少？

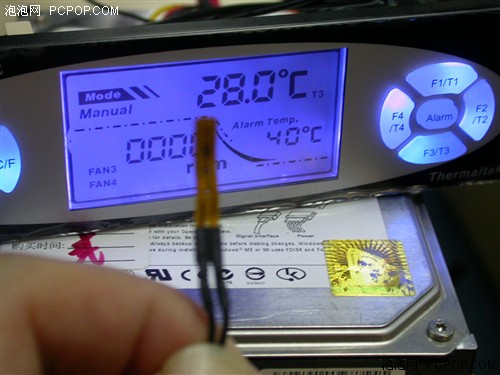

探测温度的贴片显示室温28度
我们首先在裸露的情况下，测试空气中的温度，测温仪器上显示，室内的温度为28度。警报温度默认是40度。下面我们分别将测温的贴片插入CPU、北桥散热片、南桥散热片间的缝隙。

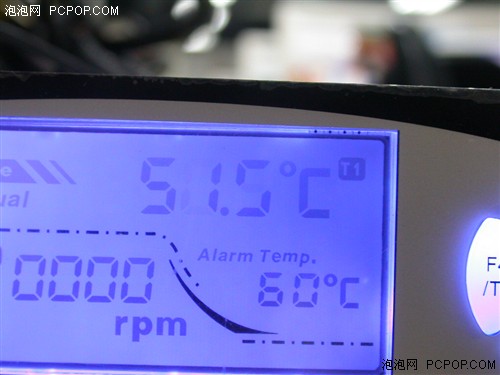

我们首先将报警温度调整至60度，然后开始测试开机温度。测温仪器上显示，电脑开机后CPU的温度为51.5度。那么北桥和南桥的温度呢？

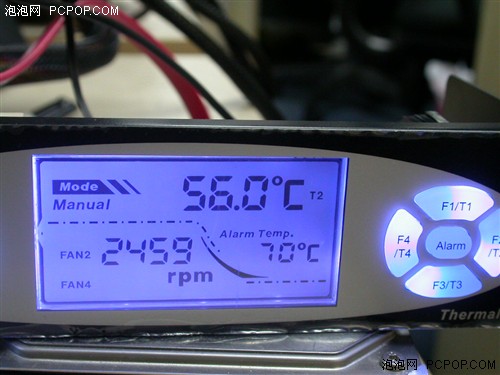

测温仪器显示北桥温度为56度
开机后，我们看到到CPU风扇转速为2459/分。北桥开机的温度为56度。注：为了防止温度升高而过早的报警，我们将警报温度设置为70度。那么南桥的温度呢？

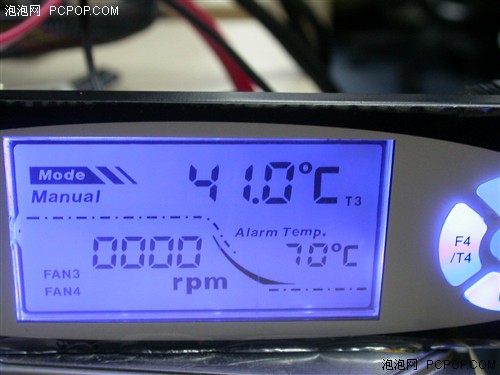

我们看到南桥的温度显示为41度
我们把镜头转向南桥，看一看南桥在开机时温度有多少？仪器上显示是41度。
通过第一次测试的温度，我们可以发现P35主板在开机后，主板对于北桥和南桥的温度控制的很好。那么在满负荷的状态下会怎么样呢？
开机的温度测试，只是作为我们测试一开始的一个依据。我们现在测试系统在满负荷情况下，温度的变化。我们使用测试工具，将CPU的工作状态调整到满负荷，5分钟后测试温度的变化。

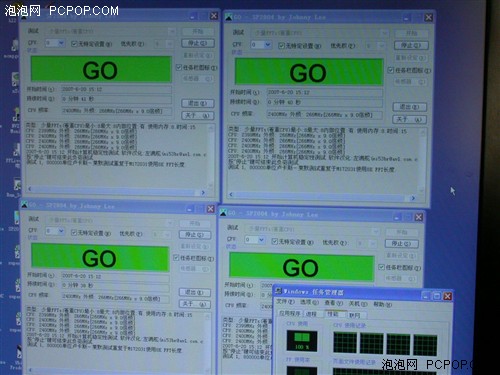

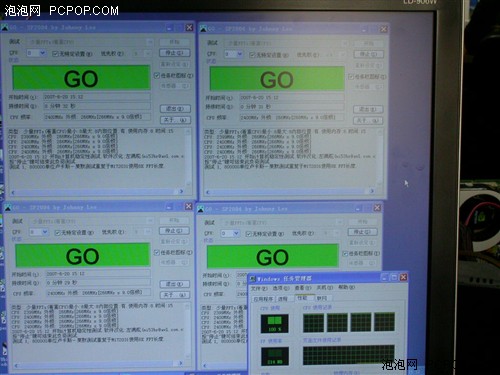

CPU满负荷工作的情况
CPU开始了满负荷的工作，我们看一看在满负荷工作的情况下，CPU、北桥和南桥的散热情况如何。

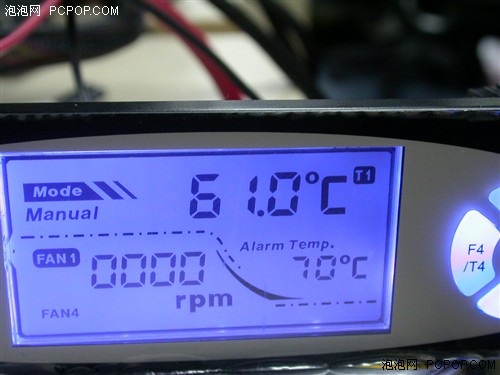

CPU的温度已经升至了61度
经过了五分钟的CPU满负荷工作状态，CPU的温度已经升至了61度，那么北桥呢？它的温度会有多高呢？

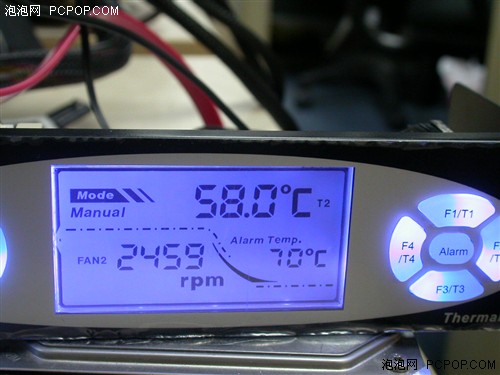

我们看到采用热管式散热的DQ6满负荷状态下温度为58度
这次的测试我们可以看到，CPU风扇的转速在没有变化的情况下，北桥的温度在58至59度间浮动，最后已经稳定在58度。

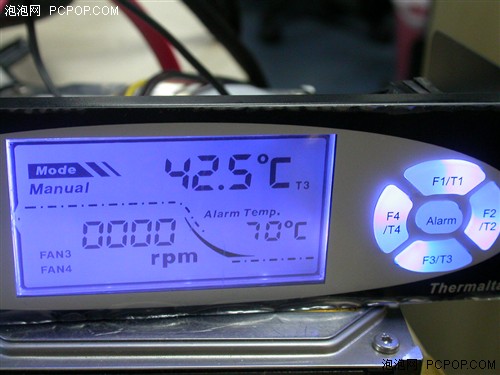

南桥的温度稳定在了42.5度
通过上面的测试数据表明，热管散热在系统满负荷运转时作用十分明显。热管散热的表现还是不错的。
技嘉主板的背板上有一个加强型的固定托盘，它是增加上面热管的支撑稳定作用？还仅仅是个噱头呢？
大家都知道，技嘉P35-DQ6除了主板上面的热管外，底板还有个太阳放射状的托板，这个托板到底起到什么作用？

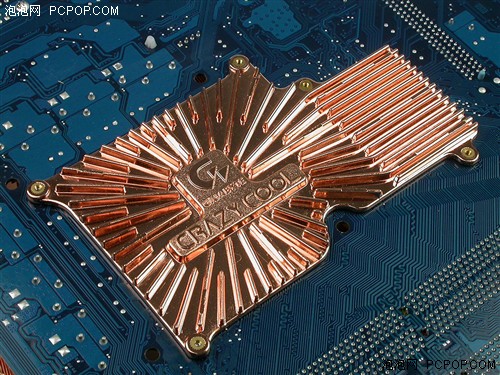

这个印有技嘉LOGO的标志
这个托板的作用到底是如何呢？笔者开始认为这个托盘仅仅是加固作用，起到上面热管的的重量承重作用。

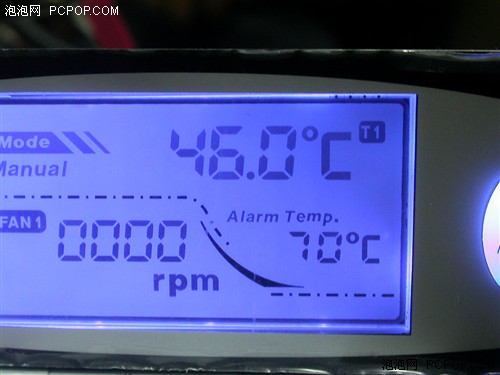

开机测试温度46度
我们以往都注重主板的上面散热，而底部的散热我们考虑到了多少呢？笔者将测温的贴片放入托盘内，开机温度就是46度。要是精力5分钟的满负荷运转呢？
开启用具，使CPU满负荷运转5分钟
同上面的测试过程一样，我们还是将CPU进行5分钟的满负荷运转。看一看这个被我们极其容易忽略的地方，温度将会有什么变化呢？

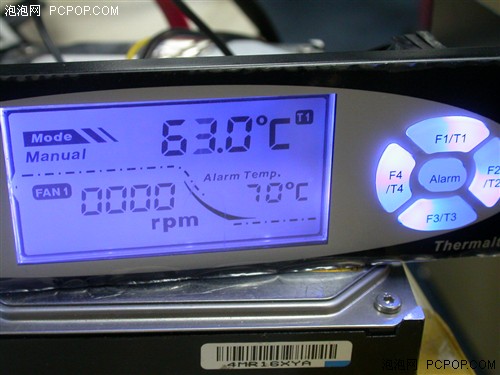

满负荷运转温度为63度
经历了5分钟的满负荷运转后，我们拍下了温度数据。上面显示为63度。我们可以看到，仅仅是5分钟的满负荷运转，温度就上升了17度。所以看来，散热不仅仅是主板南桥北桥的事情，底部的散热依然十分重要。
● 拆掉热管散热器
那么我们把热管散热拆掉，换一个普通的被动式散热风扇，看一看效果如何。
注：技嘉P35-DQ6的热管散热器，拆卸十分的不方便，由于热管散热器在CPU处，呈现半环绕型，周围的螺丝和膨胀螺栓在拆卸时，十分的困难。所以不建议用户拆卸。
开机温度显示30度后就系统自动死机
我们将普通的被动式散热风扇，安装到了P35-DQ6主板上时，启动计算机。当系统还未进入Windows欢迎界面时，系统就自己当机。这个到底是什么原因？是主板的设计有问题？还是其他什么原因？笔者就此电话采访了技嘉的技术人员。
◎ 放弃裸奔P35方案
由于更换了散热片之后，系统无法启动，所以我们让P35-DQ6裸奔的想法也随之放弃。
● 技嘉官方技术人员谈设计
编辑：请问您家的P35-DQ6主板，为什么更换了普通的被动式散热片就死机呢？
技嘉技术人员：P35-DQ6主板是我们公司最新的产品，它采用热管是加强系统散热，虽然你更换了我家的普通被动散热风扇，但是，由于P35的散热是需要加强散热的。更换被动散热风扇，启动不起来，属于正常情况。
编辑：请问，我观察到您家的P35-DQ6主板，Silent-Pipe的北桥散热片上面有一个印有SILENT-PIPE字样的铜片，我仔细观察它是粘上去的，这样的设计，会不会导致，粘胶失效散热片脱落，砸坏其它的主板配件呢？
技嘉技术人员：你说的这个问题，我们已经很早就得到了反馈，我们也有测试，同过和台北的技术人员沟通。我们得到最新答复是，这个胶是一种特殊的胶，经过台北的技术人员测试，超过温度100度后采用开胶的可能。不过我们家的产品采用Silent-Pipe散热技术，所以这种情况是不会发生的。
通过上面的测试，相必大家对于热管散热和被动散热有一个比较直观的认识了吧！其实热管散热技术在主板的应用中，起到的是一个积极的作用。对于发热量高，高精密的最新技术主板来说，采用热管技术是十分必要的。
